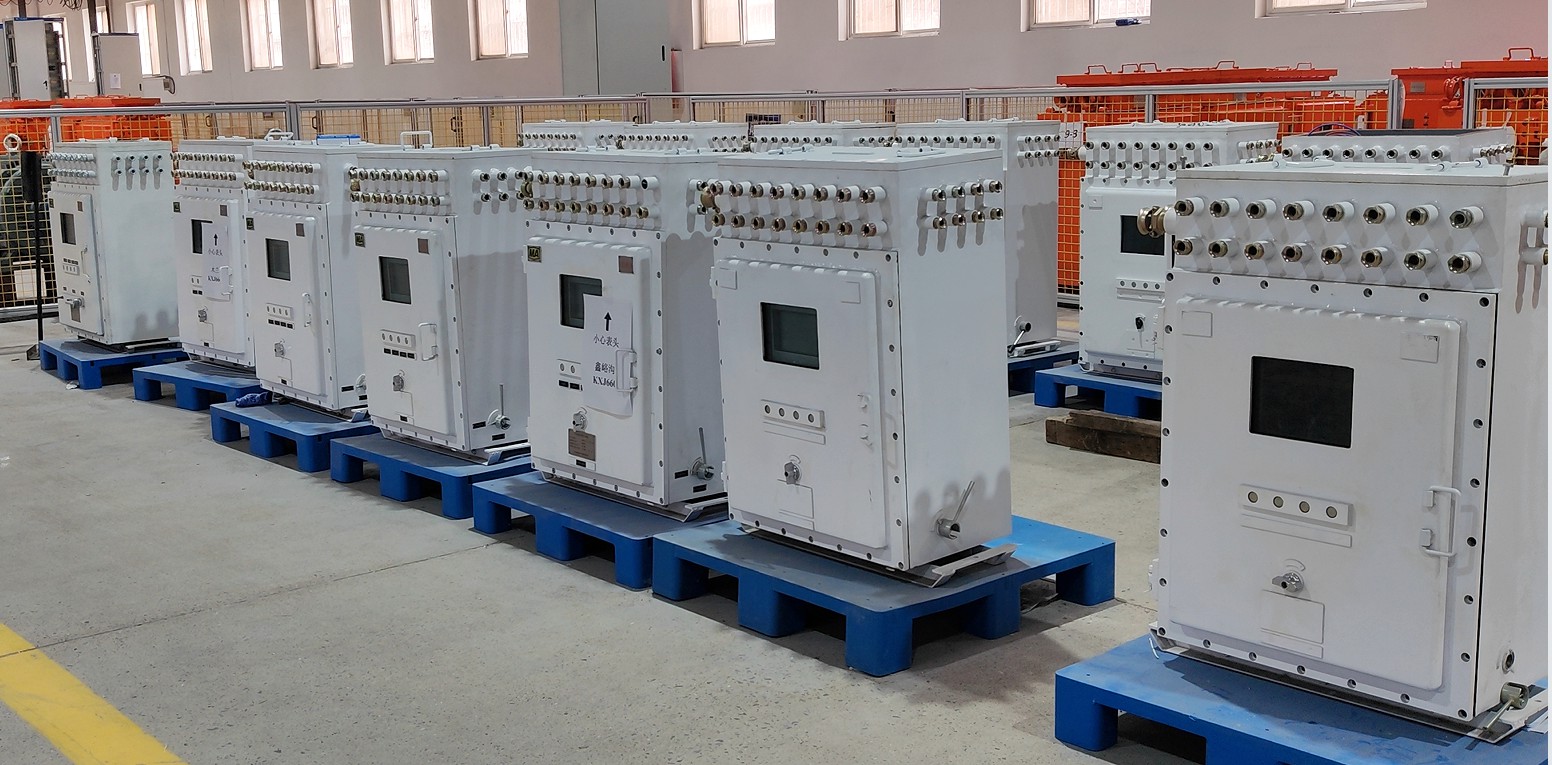

礦用隔爆兼本安型PLC控製箱

       KXJ660 礦用隔爆兼本安型PLC控製箱，適配煤礦井下使用環境，具備隔爆兼本安防爆性能，可與煤礦井下各類自動化設備、監測裝置兼容，主要應用於煤礦井下風機自動化控製、風機無人值守、皮帶運輸自動化控製等各類自動化控製場景，是智能通風系統的核心控製設備，也是連接局扇雙電源雙變頻調速器與周邊相關設備、傳感器及攝像頭的中心節點。

         采用PLC可編程控製器作為核心控製部件，控製邏輯可通過軟件編程實現，能夠完成各類預設的控製需求，簡化複雜控製邏輯的實現流程。控製箱內部的輸入與輸出信號之間設置可靠的隔離措施，並配備本安電源，可靈活適配各類傳感器、執行器及不同設備的電控回路，實現穩定連接與匹配。

 核心功能

         KXJ660控製箱核心功能圍繞井下自動化控製與設備聯動展開，具體包括：一是邏輯控製功能，可通過PLC編程預設控製邏輯，實現對風機、皮帶運輸機等井下設備的啟停、運行狀態調控，適配不同設備的控製需求；二是聯動控製功能，作為智能通風系統的中心節點，可實現與局扇雙電源雙變頻調速器的無縫聯動，同步接收調速器運行參數，反饋通風系統控製指令，同時可連接瓦斯、溫度、風量等各類傳感器，根據傳感器監測數據自動調整設備運行狀態，保障設備聯動協調性；三是信號采集與傳輸功能，可實時采集井下設備運行參數、傳感器監測數據及周邊相關設備狀態信息，通過預留的通訊接口，將數據傳輸至礦井自動化監控中心，同時接收監控中心下發的遠程控製指令；四是狀態監測與報警功能，可實時監測自身及聯動設備的運行狀態，當設備出現故障、參數異常或傳感器監測數據超標時，能及時發出報警提示，並留存相關運行及故障記錄，便於現場運維人員排查處理；五是擴展適配功能，可根據井下自動化控製的實際需求，擴展接入各類執行器、監測設備，適配不同規模、不同工況的井下自動化控製場景；六是無人值守適配功能，支持預設自動控製程序，可配合相關設備實現風機無人值守運行，減少人工現場操作。

 應用場景及詳細用途

        KXJ660型控製箱主要應用於煤礦井下有防爆要求的自動化控製場景，適配660V電壓等級，詳細用途結合應用場景如下：

        1.煤礦井下風機自動化控製場景：作為風機控製系統的核心，負責風機運行的***控製與管理，可預設風機啟停邏輯、運行參數，實現風機的自動啟停、轉速調控（配合雙電源雙變頻調速器），同時連接瓦斯、風量傳感器，當瓦斯濃度超標或風量異常時，自動調整風機運行狀態或發出報警，保障風機穩定運行，為井下作業提供符合要求的通風環境，適用於井下掘進工作面、回采工作面等各類需風機通風的區域。

        2.風機無人值守場景：適配井下風機無人值守的自動化需求，通過預設控製程序，結合傳感器監測數據，實現風機的自主運行、狀態自檢、異常報警及故障聯動處理，無需人工現場值守操作，可有效減少人工運維成本，同時保障風機持續穩定運行，適用於井下偏遠區域風機、小型通風點風機等無需專人現場看管的風機設備控製。

       3.皮帶運輸自動化控製場景：用於井下皮帶運輸機的自動化控製，可實現皮帶機的啟停控製、運行狀態監測，聯動皮帶機保護裝置（如跑偏、過載、斷帶保護裝置），當出現保護信號時，自動控製皮帶機停機並發出報警，同時可采集皮帶機運行速度、負載等參數，傳輸至監控中心，便於工作人員實時掌握皮帶機運行情況，適用於井下主運輸皮帶、掘進工作面輔助運輸皮帶等各類皮帶運輸設備的控製。

        4.智能通風系統聯動場景：作為智能通風系統的中心節點，承擔著設備連接與指令傳輸的核心作用，一方面連接局扇雙電源雙變頻調速器，實現風機轉速的聯動調控，另一方面連接各類環境傳感器、攝像頭，實時采集通風系統相關數據，實現通風系統各設備的協同運行，保障井下通風環境穩定，適用於井下智能通風系統的整體控製與管理。

        5.井下其他自動化控製場景：可根據井下實際控製需求，擴展應用於井下水泵、絞車等小型自動化設備的控製，實現設備的邏輯控製、狀態監測與聯動操作，適配井下各類有防爆要求的自動化控製需求，為礦井自動化建設提供基礎控製支撐。

        該控製箱的核心作用是對通風系統及井下各類自動化設備進行控製與管理，實現設備的智能化控製及各部件之間的聯動操作，同時可適配井下自動化控製的擴展需求，保障相關自動化設備運行的穩定性，適配煤礦井下的使用工況，為礦井井下自動化控製提供可靠的控製支撐。
