TBB10 高压无功补偿装置

一、产品概述

 TBB10 为 10kV 电压等级、户内铠装式高压并联无功补偿成套装置，适配 50Hz 三相交流电力系统。装置依据电网实时无功、电压参数，对电容器组执行分组投切，实现无功功率动态平衡，稳定母线电压，降低线路与变压器损耗，改善电网运行质量。

二、产品优势

• 采用全膜介质高压电容器，介质损耗低、运行温升小，绝缘与密封性能稳定。

• 投切开关选用真空接触器 / 断路器，分断性能稳定，可适配频繁投切场景。

• 配置串联电抗器，抑制合闸涌流，降低谐波对电容器的影响。

• 具备过压、欠压、过流、不平衡、过热等多层保护，故障时可自动切除对应回路。

• 支持自动 / 手动双模式投切，可接入后台，完成数据采集与状态上传。

• 柜体满足五防设计，结构紧凑，动热稳定性达标，便于现场安装与维护。

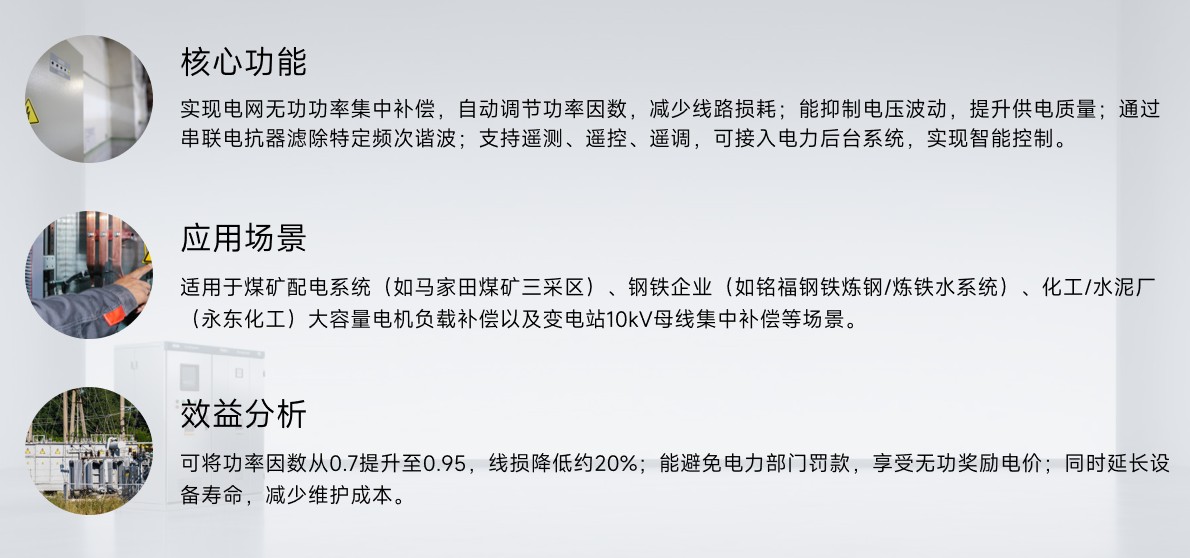

三、应用场景

• 10kV 变电站、配电室集中无功补偿 • 矿山、冶金、水泥、化工等大功率感性负荷场所

• 风机、水泵、压缩机、皮带机等连续运行设备配电系统

• 工业园区、商业综合体 10kV 配电母线 • 新能源场站、充电站 10kV 并网点辅助补偿  四、标准配置文案

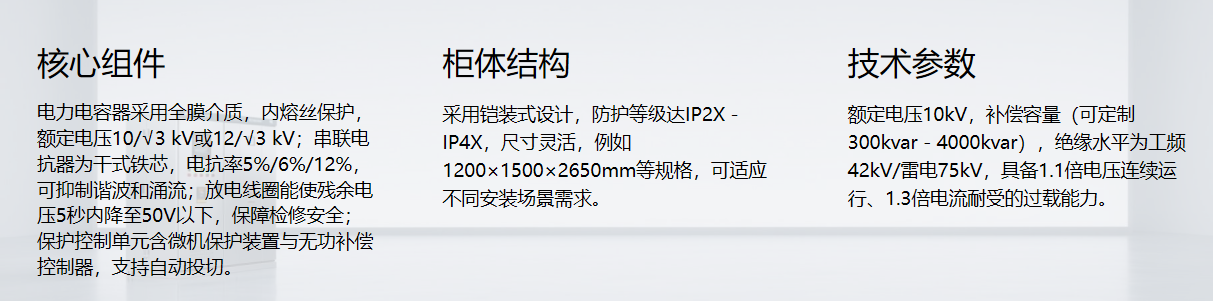

• 柜体：户内金属铠装封闭柜，满足高压开关柜安全规范

• 电容器：高压全膜并联电容器

• 投切开关：高压真空接触器 / 真空断路器

• 限流元件：干式铁芯串联电抗器

• 保护元件：单台电容器喷逐式熔断器、母线避雷器、放电线圈

• 控制单元：无功补偿控制器，支持电压 / 无功 / 功率因数综合控制

• 辅助回路：带电显示、电磁闭锁、温湿度控制、信号与通讯接口
